礦用輸送帶的制作方法

本實用新型屬于礦用設備領域，尤其涉及一種礦用輸送帶。

背景技術：

輸送帶是常用的輸送工具，廣泛應用于礦山、鋼鐵、煤炭、冶金等行業。物料運輸過程中，當遇到傾斜坡度的運輸環境時，為避免物料滾落，輸送帶上設置隔斷，用以阻擋物料的滾落，但當物料較多時，物料會在隔斷上堆積，并從隔斷兩側邊緣泄漏，依然造成部分物料滾落，降低物料運輸效率。

技術實現要素：

本實用新型針對物料容易從輸送帶隔斷的邊緣泄漏的技術問題，提出一種具有不易泄漏，輸送效率高的礦用輸送帶。

為了達到上述目的，本實用新型采用的技術方案為：

一種礦用輸送帶，包括帶體，所述帶體上沿著其運動的方向間隔設置有隔斷，所述隔斷的橫截面呈V形，所述帶體的兩側設置有波浪形的擋邊，所述隔斷兩側的端部均插入到對應擋邊設置的活動槽中，所述隔斷的端部與對應活動槽一側的側壁相切。

作為優選，所述隔斷包括由內向外傾斜設置的第一分隔件和第二分隔件，所述第一分隔件和第二分隔件的內端接觸連接。

作為優選，所述隔斷相對于帶體表面向前側傾斜設置，所述隔斷形成的容納槽的寬度自由向前逐漸增大。

作為優選，所述隔斷包括與帶體相連的連接部以及與連接部相連的阻擋部，所述連接部橫截面的寬度由帶體向阻擋部逐漸減小。

與現有技術相比，本實用新型的優點和積極效果在于：

1、礦用輸送帶將隔斷設置呈V形，增加了隔斷能夠承載堆積的物料量，使物料難以想兩側滾落到隔斷的邊緣，降低物料從隔斷邊緣滑落的幾率。隔斷兩端插入到擋邊的活動槽中，通過擋邊將隔斷兩端封閉，進一步避免物料從隔斷兩側邊緣滑落。隔斷與活動槽側壁相切，進一步提高了連接的緊密度，同時避免隔斷阻礙擋邊的活動變形。

2、隔斷為分體結構，能夠在輸送帶翻轉時，使隔斷分開，避免隔斷造成拉扯而斷裂。

3、隔斷傾斜設置，避免物料從隔斷頂端越過，從而提高了防止物料滑落的效果，同時進一步增加了物料的容納量。

4、隔斷與帶面的連接部面積較大，提高了隔斷與帶體的連接強度，提高了使用壽命。

附圖說明

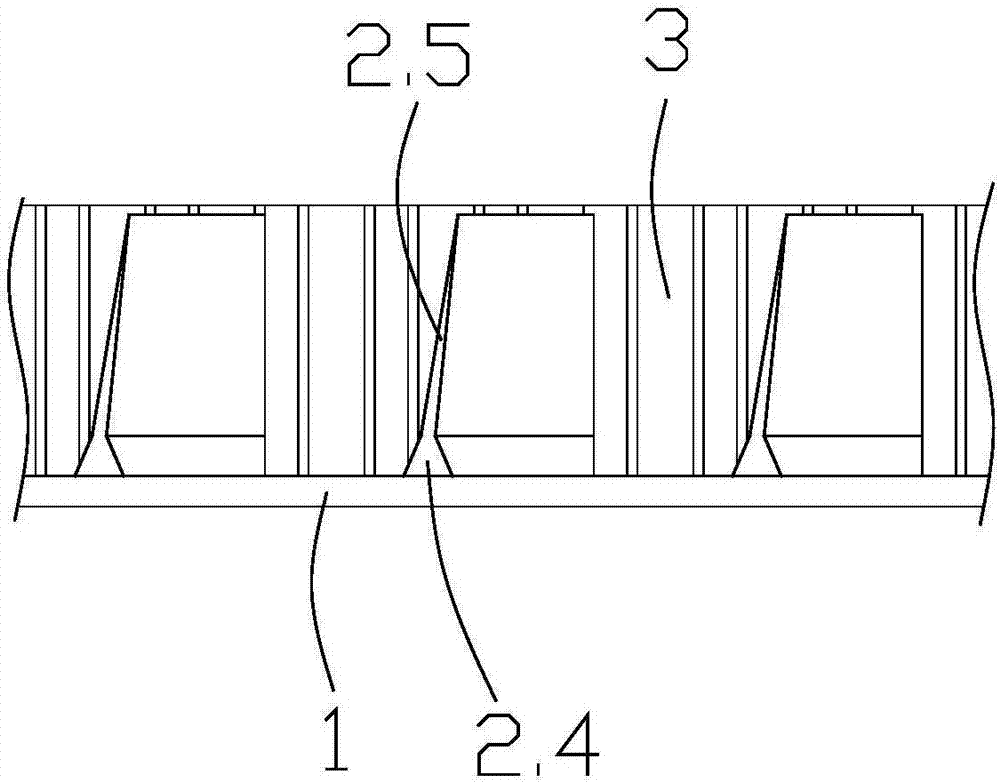

圖1為礦用輸送帶的結構示意圖；

圖2為礦用輸送帶的剖視結構示意圖；

以上各圖中：1、帶體；2、隔斷；2.1、第一分隔件；2.2、第二分隔件；2.3、容納槽；2.4、連接部；2.5、阻擋部；3、擋邊；3.1、活動槽。

具體實施方式

下面，通過示例性的實施方式對本實用新型進行具體描述。然而應當理解，在沒有進一步敘述的情況下，一個實施方式中的元件、結構和特征也可以有益地結合到其他實施方式中。

在本實用新型的描述中，需要說明的是，圖1中的上側以及圖2中的右側為前側，圖1中的下側以及圖2中的左側為后側，術語“內”、“外”、“上”、“下”、“前”、“后”等指示的方位或位置關系為基于附圖所示的位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

如圖1至2所示，礦用輸送帶包括帶體1，帶體1上沿著其運動的方向間隔設置有隔斷2。

隔斷2的橫截面呈V形，帶體1的兩側設置有波浪形的擋邊3，隔斷2兩側的端部均插入到對應擋邊3設置的活動槽3.1中，隔斷2的端部與對應活動槽3.1一側的側壁相切。

隔斷2包括與帶體1相連的連接部2.3以及與連接部2.3相連的阻擋部2.4，連接部2.3橫截面的寬度由帶體1向阻擋部2.4逐漸減小，使連接部2.3與帶體1具有較大的接觸面進行粘接，增強隔斷2與帶體1的連接強度。

當遇到傾斜坡度的運輸環境時，礦用輸送帶的帶體1傾斜，自后向前并逐漸向上移動。輸送帶上的物料位于擋邊3之間的帶體1上，擋邊3阻擋物料從帶體1左右兩側泄漏。由于帶體1傾斜，物料滑落到對應的隔斷2上，并在隔斷2上堆積。隔斷2阻擋物料，避免物料沿帶體1持續滑落并離開輸送帶，保證物料能夠正常輸送，并得到提升。

隔斷2的V形結構行程一個容納槽2.3，堆積在隔斷2上的物料都位于容納槽2.3中，容納槽2.3能夠容納較多物料，避免物料在隔斷的中心堆積后，向隔斷2的左右兩側擴展，并從隔斷2左右兩側滑出，滑落到后側下一個隔斷2上，避免因此造成物料逐漸地滑落，保證所有物料都能夠有效的被輸送和提升。

隔斷2兩側插入到擋邊3形成的活動槽3.1中

隔斷2包括由內向外傾斜設置的第一分隔件2.1和第二分隔件2.2，第一分隔件2.1和第二分隔件2.2的內端接觸連接。

當輸送帶的帶體1向前運行到末端時，需要翻轉并往后返回。帶體1翻轉時，隔斷2與帶體1的連接部則隨著帶體1逐漸變為弧形，將隔斷2兩側向外進行拉扯，第一分隔件2.1和第二分隔件2.2之間的接觸連接斷開，形成縫隙，從而避免隔斷2收到拉扯而斷裂。

為了避免帶體1翻轉時擋邊3收到拉扯，擋邊3呈波浪形，并在內側形成活動槽3.1。隔斷2兩側插入到擋邊3形成的活動槽3.1中，使擋邊3對隔斷2兩側的端部進行阻擋，避免物料從從隔斷2左右兩側滑出。

由于帶體1自后向前逐漸向上傾斜，隔斷2相對于帶體1表面向前側傾斜設置，隔斷2形成的容納槽2.3的寬度自由向前逐漸增大。

傾斜的隔斷2提高了隔斷頂端的高度位置，避免物料從隔斷2頂端越過，從而提高了防止物料滑落的效果，還能夠增加物料的容納量，防止物料從隔斷2兩側泄漏。
